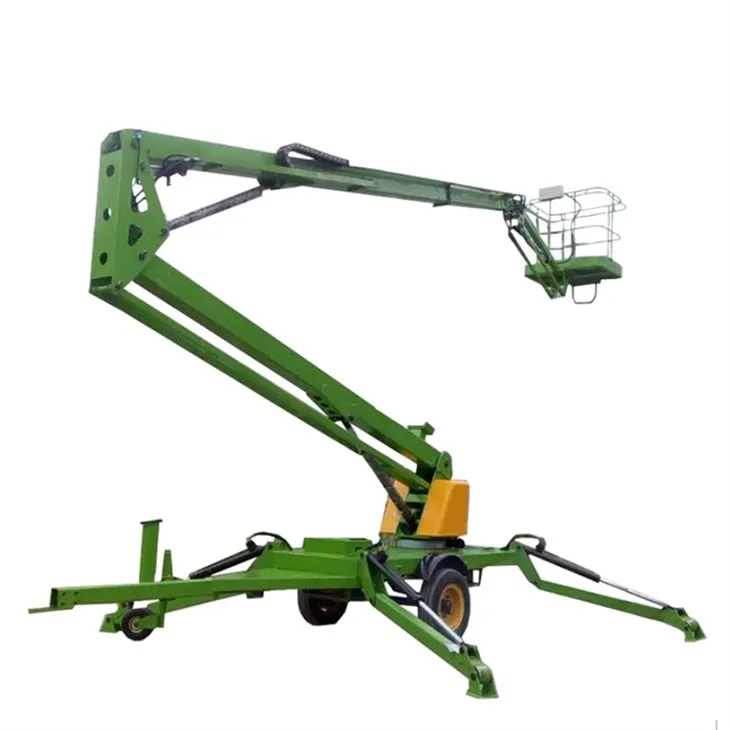

Le rayon de rotation de la plate-forme de fonctionnement d'un lifting de boom articulé mobile est un paramètre de sécurité et de conception important - Il vous indique la quantité d'espace que l'ascenseur doit se balancer lorsque le boom et le panier tournent autour du châssis.
Le rayon de rotation (parfois appelé le rayon de balançoire de la queue) est la distance horizontale maximale de la ligne centrale de la platine de la machine (centre de rotation) au point le plus éloigné atteint par la plate-forme de fonctionnement (panier ou cage) pendant la rotation complète.
Il comprend à la fois le panier lui-même et tout garde, rails ou accessoires.
Longueur et articulation de la flèche: des booms plus longs ou multi - Les bras articuliers se balancent plus loin.
Dimensions de la plate-forme: un panier plus grand augmente le rayon.
Offset de montage: si le panier n'est pas centré sur la flèche, son décalage augmente le rayon de rotation.
Conception du châssis: certains ascenseurs ont zéro - Swing de queue, tandis que d'autres ont un contrepoids qui s'étend au-delà de la base lors de la rotation.
Méthode de mesure:
1. Placez le lifting de la flèche sur une surface plane.
2. Faites pivoter la structure supérieure (Turton) à 360 degrés à 360 avec la flèche dans sa position de transport / rangé.
Cela détermine le rayon de swing de queue (dégagement derrière).
3. Étendre le boom à sa sensibilisation maximale de travail (portée horizontale).
4. Tertez à nouveau la platine, observant la distance horizontale la plus éloignée du centre de rotation à n'importe quel point de la plate-forme.
La plus grande valeur mesurée est le rayon de rotation de la plate-forme de fonctionnement.
Pourquoi ça compte
Planification du site:
Assure suffisamment de dégagement lorsque vous travaillez près des murs, des poteaux ou d'autres équipements.
Transport / stockage: détermine l'espace nécessaire pour le chargement et le stationnement.
Sécurité: empêche la collision de la plate-forme ou du contrepoids pendant la rotation.
