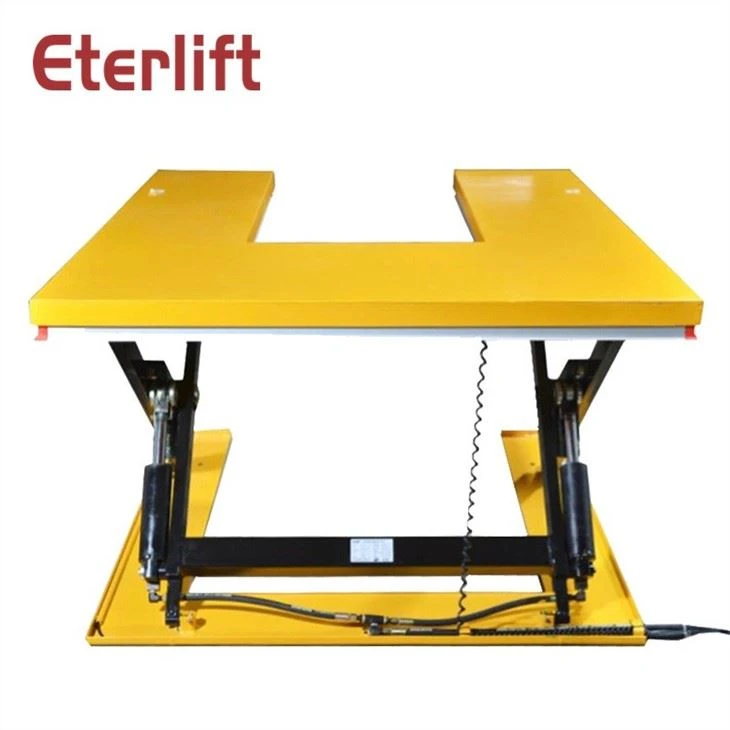

Conception structurelle et calcul de la table élévatrice
Conception du cadre de la plate-forme montante
Le châssis supérieur de la plate-forme est une partie indispensable du plan de l'élévateur à ciseaux, qui est principalement utilisé pour assurer la sécurité du personnel. Le cadre de la table à ciseaux adopte une structure en alliage d'aluminium, qui présente les caractéristiques de légèreté et de bonne rigidité. Le dessus de table en alliage d'aluminium est soudé par un alliage d'aluminium standard et le cadre doit être soigné. La taille du cadre du comptoir doit correspondre à la plate-forme supérieure. Par exemple, la taille de la plate-forme supérieure est de 1200 mm * 800 mm. Pour des raisons de sécurité, la taille du cadre du comptoir doit être inférieure à celle du comptoir, de sorte que la taille du cadre du comptoir est de 1100 mm * 700 mm.
Conception de la plateforme
La plate-forme élévatrice à ciseaux doit assurer la planéité de la table. À cet égard, la spécification mécanique du cadre de la table stipule clairement la déformation du plan de la table élévatrice : lorsque la table élévatrice est complètement chargée, la déformation dans le sens de la longueur ne doit pas être supérieure à L/1000 mm (L est la taille de la longueur ), et sa déformation absolue n'est pas supérieure à 12 mm. Par conséquent, lors de la conception de la plate-forme élévatrice à ciseaux, les exigences ci-dessus doivent être satisfaites en premier. De plus, le poids et la hauteur de la plate-forme doivent également être pris en compte. Afin de réduire la puissance de la station de pompage hydraulique et de réduire les coûts, il est plus important de réduire au maximum le poids de la plate-forme elle-même.
La plate-forme supérieure adopte une plaque d'acier laminée à chaud de 1200mm*800mm*3mm à structure en carbone de haute qualité, qui présente les caractéristiques de légèreté et bonne rigidité. La table élévatrice à ciseaux fixe adopte la structure du cadre en acier de la table selon les exigences d'utilisation. La plate-forme supérieure et le cadre sont soudés en alliage d'aluminium standard, et le cadre extérieur doit être soigné, le plateau de table est plat et l'erreur de dimension diagonale de la table est inférieure à 3 mm. Soudez le profilé en acier de 80 mm × 43 mm × 5 mm dans un cadre de 1 100 mm * 700 mm et soudez-le par points sous la table de plate-forme supérieure. L'ajout du cadre soudé en acier canal est d'augmenter la résistance de la plate-forme supérieure et sa résistance à la flexion, et d'éviter la plate-forme supérieure en raison du poids est si lourd qu'il se plie ou se déforme. Il est nécessaire que la coaxialité du trou de l'arbre de goupille de la table de structure en acier reliant la tige d'équilibrage de la fourche soit de 0,6 mm. La voie de la roue de guidage du système de barre d'équilibrage de la fourche sur la table de la structure en acier doit être traitée avec une planéité de 0,1 mm. La fonction de la glissière est de faire glisser la poulie d'avant en arrière dans la glissière, de sorte que la table élévatrice à ciseaux puisse compléter l'action de levage et d'abaissement, et la plaque inférieure inférieure est également la même. Le système de tige d'équilibrage de la structure en acier du cadre de fourche est assemblé à partir du système de tige de la structure en caisson soudé par la plaque d'acier et l'arbre de goupille. La tolérance de coaxialité du trou de l'arbre de broche de la tige d'équilibrage du cadre de fourche est de 0,6 mm, le parallélisme est de 0,5 mm et la symétrie des trous de l'arbre de broche aux deux extrémités par rapport au trou de l'arbre de broche central est inférieure à 0,5 mm. Pendant toute l'opération de levage de la plate-forme élévatrice, le déport horizontal de la plate-forme supérieure est inférieur à 3 mm.
