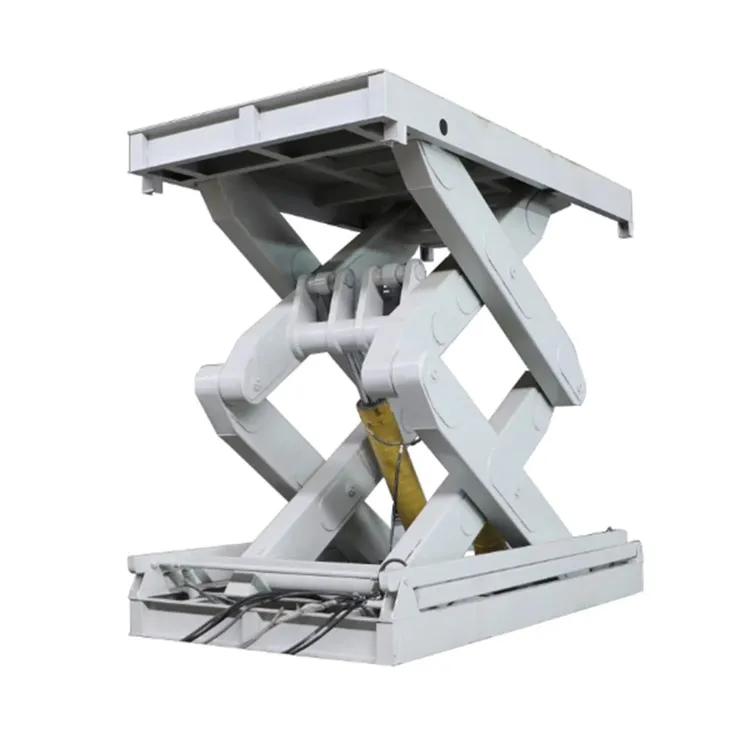

Facteurs affectant la hauteur minimale des ascenseurs à ciseaux fixes
Lehauteur minimale d'une nacelle à ciseaux fixe(également connue sous le nom de hauteur fermée lorsqu'il est complètement rétracté) détermine directement la compatibilité d'installation et la commodité opérationnelle de l'équipement. Cette valeur n'est pas fixe ; il est principalement régi par quatre facteurs fondamentaux :géométrie du mécanisme à ciseaux, capacité de charge et résistance structurelle, disposition du système hydraulique et structure de la plate-forme/du châssis de base. Il est également affecté par d'autres conditions clés telles que le nombre de couches de ciseaux, la méthode d'installation et les configurations de sécurité. Vous trouverez ci-dessous une ventilation concise des principaux facteurs d'influence pour prendre en charge une sélection précise et optimiser la visibilité des recherches pour les utilisateurs industriels.
1. Géométrie du mécanisme à ciseaux (influence principale)
Les paramètres du bras à ciseaux et le nombre de couches sont les éléments les plus critiques contrôlant la hauteur minimale fermée :
Longueur du bras des ciseaux: Des bras plus longs entraînent une hauteur d'empilage verticale plus élevée lorsqu'ils sont complètement rétractés, augmentant ainsi la hauteur minimale ; des bras plus courts peuvent abaisser la hauteur fermée mais limiteront la course de levage maximale.
Angle de travail minimal: L'angle minimum standard de l'industrie est supérieur ou égal à 15 degrés. Un angle plus petit permet aux bras des ciseaux de reposer plus à plat, réduisant ainsi la hauteur minimale ; un angle trop petit doit être évité pour éviter le blocage du mécanisme et les dommages structurels dus aux contraintes.
Nombre de couches de ciseaux : Les ciseaux à une seule couche-offrent la hauteur minimale la plus basse (200 à 400 mm) ; Les modèles à double-couche (350–500 mm) et triple-couche (supérieure ou égale à 470 mm) ont une hauteur fermée nettement plus élevée en raison des assemblages de bras empilés.
2. Capacité de charge nominale et résistance structurelle (contrainte dure)
La capacité de charge détermine directement le choix des matériaux et la conception structurelle, ce qui augmente directement la hauteur minimale :
Charge légère (inférieure ou égale à 1t) : Conçu avec des profils légers, la hauteur minimale peut être contrôlée entre 200 et 250 mm, ce qui convient au levage de marchandises légères-.
Charge moyenne (1 à 5 t): Des plaques de bras épaissies et des cadres renforcés sont nécessaires, augmentant la hauteur minimale à 300–450 mm, idéal pour la manutention industrielle de routine.
Charge lourde (supérieure ou égale à 10t) : Comprend une construction soudée robuste-et des bras de ciseaux à plusieurs-ensembles, avec une hauteur minimale atteignant 600 à 800 mm, conçus pour les-opérations industrielles lourdes.
3. Disposition du système hydraulique (limitation clé)
La disposition du système électrique affecte l’espace occupé lorsqu’il est rétracté, ce qui en fait un point majeur à optimiser pour une hauteur fermée inférieure :
Type d'unité de puissance : Les unités d'alimentation intégrées-augmentent la hauteur totale de la machine, tandis que les unités externes n'occupent pas d'espace interne et abaissent efficacement la hauteur minimale, bien qu'elles nécessitent un boîtier de protection supplémentaire.
Installation du cylindre : Les cylindres intégrés horizontalement (dans la cavité de la base ou de la plate-forme) permettent une hauteur minimale ultra-faible de 85 à 150 mm pour les modèles ultra-minces ; les vérins inclinés conservent une position inclinée lorsqu'ils sont rétractés, occupant l'espace vertical et augmentant la hauteur.
Spécifications du cylindre : Les applications-à usage intensif nécessitent des cylindres à alésage plus grand, qui ont une plus grande longueur rétractée et augmentent indirectement la hauteur minimale de fermeture.
4. Structure de la plate-forme et du cadre de base (hauteur de la base)
La hauteur combinée de la base et de la plate-forme forme la base fixe de la hauteur minimale, avec des bras en ciseaux empilés directement au-dessus :
Hauteur du cadre de base: La hauteur standard est de 80 à 150 mm ; les bases renforcées-pour charges lourdes dépassent 200 mm.
Hauteur du cadre de la plate-forme: La hauteur standard est de 70 à 120 mm ; les conceptions intégrées minces peuvent compresser cela à moins de 50 mm.
Hauteur totale de la base: La hauteur combinée standard de la base et de la plate-forme est de 150 à 270 mm, servant de ligne de base fixe pour la hauteur minimale.
5. Facteurs d’influence auxiliaires
Méthode d'installation: L'installation en fosse permet d'encastrer la base dans le sol, réduisant considérablement la hauteur réelle de la plate-forme de travail ; L'installation en surface-signifie que la hauteur minimale est égale à la hauteur totale rétractée de la machine.
Autorisation de sécurité et opérationnelle: Un espace libre de 5 à 15 mm est requis entre les bras des ciseaux et entre les bras et la base/plate-forme pour éviter les frottements et les blocages. Des dispositifs de sécurité supplémentaires (verrouillage antichute, butées de fin de course, tampons, etc.) ajoutent 20 à 50 mm à la hauteur minimale.
