| modèle | taille de la plateforme | taille totale | hauteur | poids | Rayon de travail maximum | poids net |
| TGZ-8 | 1200*800 | 5200*1585*1900 | 8m | 200KG | 4.5M | 1500 kg |
| TGZ-10 | 1200*800 | 5400*1665*1900 | 10m | 200KG | 5M | 1700 kg |
| TGZ-12 | 1200*800 | 6400*1665*1900 | 12m | 200KG | 6M | 2000 kg |
| TGZ-14 | 1200*800 | 6200*1730*2100 | 14m | 200KG | 8.5M | 2350kg |
| TGZ-16 | 1200*800 | 7000*1730*2200 | 16m | 200KG | 9M | 2600 kg |
| TGZ-18 | 1200×800 | 7100×1850×2260 | 18m | 200KG | 10 | 4300 kg |
| TGZ-20 | 1200×800 | 7700×1850×2260 | 20m | 200KG | 12M | 4450 kg |

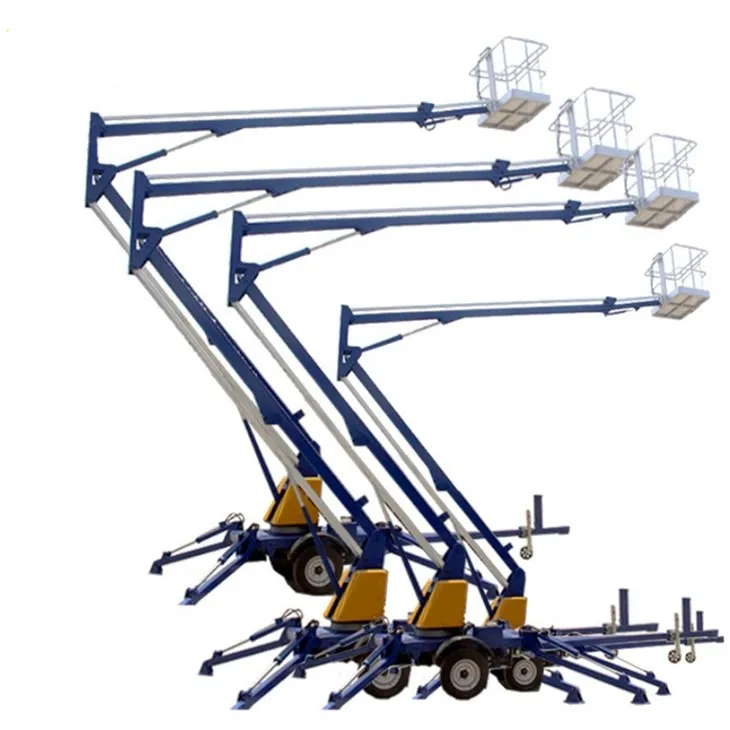

Nacelle élévatrice articulée remorquable – Explication du mécanisme de rotation et de levage
A Nacelle élévatrice articulée remorquable, également connu sous le nom deplate-forme élévatrice montée sur remorque-, est une machine de levage très polyvalente conçue pour les travaux en hauteur dans la construction, l'entretien des installations, l'élagage des arbres et l'installation de services publics. Sa structure de remorque compacte lui permet d'être facilement transporté par les véhicules, tandis que son système de flèche articulée permet aux opérateurs d'atteindre des positions de travail complexes.
Les principales caractéristiques techniques de cette machine résident dans sonsystème de levage hydraulique et mécanisme de rotation d'orientation, qui, ensemble, permettent à la plate-forme de se déplacer verticalement, horizontalement et autour des obstacles avec précision.
Système de levage à flèche articulée
Le mouvement de levage de la nacelle remorquable est principalement réalisé grâce à unstructure de flèche articulée à plusieurs-sections alimentée par des vérins hydrauliques. Cette conception permet à la plate-forme de se déplacer en douceur dans plusieurs directions.
1. Mécanisme de levage de la flèche principale
Leflèche principaleest relié à la base du plateau tournant via un point de charnière-robuste. UNgrand vérin de levage hydrauliqueest installé entre le châssis et la flèche.
Lorsque la pompe hydraulique fournit de l'huile sous pression :
Lele vérin hydraulique s'étend, poussant la flèche vers le haut.
Lela flèche tourne autour de la charnière de base, en levant tout le bras.
Lorsque le vérin se rétracte, la flèche s'abaisse progressivement.
Ce mécanisme convertitmouvement linéaire hydraulique en mouvement de levage rotatif, permettant à la flèche d'atteindre une élévation stable tout en conservant la rigidité structurelle.
2. Flèche articulée secondaire
Au-dessus du barrage principal se trouve unbras articulé secondaire, ce qui augmente la flexibilité et la portée de travail.
Cette section utilise un supplémentvérin hydraulique d'articulationque:
Ajuste leangle entre la flèche principale et la flèche supérieure
Permet à la plateforme deatteindre les obstacles tels que les toits, l'équipement ou les branches d'arbres
Améliore la précision du positionnement lors du travail aérien
La structure articulée permet à la machine d'effectuermouvements "vers le haut-et-au-dessus", ce qui n'est pas possible avec les élévateurs télescopiques droits.
3. Système de mise à niveau de la plate-forme
Pour garantir la sécurité de l'opérateur, la nacelle de travail reste horizontale pendant le levage. Ceci est réalisé grâce à unsystème de liaison à mise à niveau automatique mécanique ou hydraulique.
Le système ajuste automatiquement l'angle de la plate-forme à mesure que la flèche se déplace, garantissant ainsi que la plate-forme de l'opérateur restestable et de niveau à toutes les hauteurs.
Système de rotation hydraulique (orientation)
Une autre fonction essentielle de la nacelle remorquable estrotation horizontale, ce qui permet à la flèche de couvrir une large zone de travail sans déplacer le châssis.
1. Mécanisme d'orientation du plateau tournant
L'ensemble de flèche est monté sur unplateau tournantsitué en haut du châssis. Le plateau tournant est relié au cadre via unroulement d'orientation(couronne d'orientation).
La rotation est pilotée par :
A moteur hydraulique
A engrenage à vis sans fin ou réducteur planétaire
A couronne d'orientation
Lorsque le moteur hydraulique fonctionne, il entraîne la boîte de vitesses, qui fait tourner la couronne d'orientation et permet à l'ensemble de la structure de la flèche de tourner autour de l'axe vertical.
2. 360-Degrés de rotation continue
La plupart des nacelles élévatrices remorquables sont conçues pour atteindreRotation continue à 360 degrés, offrant un large rayon de travail sans repositionner la machine.
Cela améliore considérablement l'efficacité dans des applications telles que :
Entretien extérieur du bâtiment
Pose d'éclairage
Taille des arbres
Entretien de l'entrepôt
Système d'énergie hydraulique
Les mouvements de levage et de rotation sont propulsés par ungroupe hydraulique compact, qui comprend généralement :
Moteur électrique ou moteur à essence
Pompe hydraulique
Réservoir d'huile
Distributeurs directionnels
Tuyaux et vérins hydrauliques
L'opérateur contrôle le mouvement de la flèche grâce àleviers de commande ou joysticks électroniques, qui régulent le débit d'huile hydraulique vers chaque actionneur.
Ce système hydraulique assure :
Mouvement de levage fluide
Positionnement précis
Fonctionnement stable à haute altitude
Système de stabilisation
Avant de commencer les opérations de levage, la machine doit être stabilisée à l'aidequatre stabilisateurs hydrauliques.
Ces stabilisateurs :
S'étendre vers l'extérieur du châssis
Augmenter la surface de base de support
Nivelez la machine sur un sol irrégulier
Une fois déployés, ils garantissent que la nacelle restestructurellement stable pendant le levage et la rotation.
Avantages des nacelles élévatrices articulées remorquables
A nacelle élévatrice articulée remorquableoffre plusieurs avantages par rapport aux autres nacelles élévatrices :
Transport facile avec des véhicules standards
Flèche articulée flexible pour le franchissement d'obstacles
Rotation à 360 degrés pour une large couverture de travail
Stockage compact et faible coût de transport
Système de levage hydraulique fiable
En raison de ces avantages, les nacelles-montées sur remorque sont largement utilisées dansindustries de la construction, de l’entretien des installations, de l’ingénierie municipale et de l’aménagement paysager.
